製品の説明

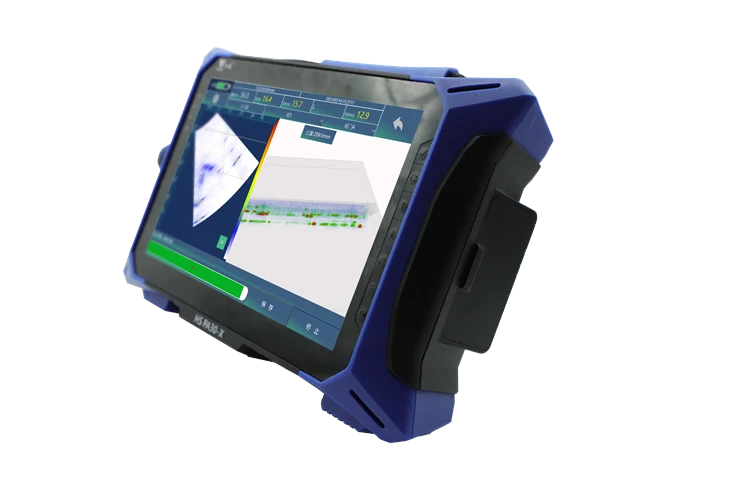

HSPA 30- x x Ultrasonic Phased Array Detectorは、PA/TFM/TOFD検出とA-Scan機能をサポートする汎用性の高いデバイスです。炭素鋼、ステンレス鋼、合金鋼、銅、アルミニウム、非金属材料など、幅広い金属材料で使用するように設計されています。システムは、亀裂、包含物、多孔性、およびプレート、溶接、鋳物、鍛造、パイプなどのさまざまなプロセスと構造形態に伴い、さまざまな内部欠陥など、さまざまな内部欠陥などを効率的かつ正確に検出、特定、評価、診断します。
特徴
●このシステムは、多機能統合を提供し、PA（TFM/PCI/PWI）、TOFD、およびA-Scan検出機能をサポートします。
●インターフェイスデータの視覚化により、検出速度が向上します。
●段階的な配列要素の自動キャリブレーションにより、機器は操作が簡単です。
●検出結果はA、C、L、および3Dマルチビューに表示され、欠陥の識別を簡素化します。
アプリケーション領域
炭素鋼、ステンレス鋼、合金鋼、銅、アルミニウムおよびその他の材料で構成される複雑な構造の欠陥検出。
技術的なパラメーター
|
フェーズド配列パラメーター |
|||
|
パラメーター分類 |
パラメーターオプション |
Paut Channel |
A-Scanチャネル |
|
PA/UT構成 |
T/R |
64/128（PR） |
8-チャネルTOFD（ピッチキャッチの4組） |
|
パルサー |
励起パルス電圧 |
50V-100V |
200V-350V |
|
|
パルスモード |
負の平方波 |
負の平方波 |
|
|
パルス幅 |
30ns -500 ns/2.5ns |
30ns -500 ns/2.5ns |
| パルス起動時間 | ＜8ns | ＜15ns | |
|
|
パルス反復周波数 |
200Hz -20 kHz調整可能 |
100Hz -1 kHz調整可能 |
|
|
遅れ |
{%{0}}Δs/2.5ns |
0-655μs/10ns |
| インピーダンスを送信します | 200Ω | 500/25Ω | |
|
受信機 |
遅延を受信します |
0 〜50μs/10ns |
50μs/5ns |
|
|
ゲイン範囲 |
8 0 db/0.1db（analog）+30 db/6db（digital） |
11 0 db/0.1db |
|
|
システム帯域幅 |
0。5MHz-20 MHz |
0。5MHz-15 MHz |
|
日付コレクション |
サンプリングレート |
100MHz/16ビット |
200MHz/10ビット |
|
|
最大aスキャン長 |
実際の時点カウント |
2048 |
|
|
フォーカスモード |
通常/ダイナミック/フルレンジ |
普通 |
|
|
フォーカスタイプ |
深さ、サウンドパス、水平 |
サウンドパス |
| 合計フォーカスフレームレート（TFMモードの場合） |
114Hz（64x256x256） |
/ | |
|
|
検出波 |
完全な検出、陽性検出、負の検出、RF |
完全な検出、陽性検出、負の検出、RF |
|
スキャンと表示 |
スキャンタイプ |
S-Scan / L-Scan / Composite-Scan |
スキャン |
|
|
表示モード |
A/B/C/L/S/3D |
A/B/C |
|
プログラム可能なTCG |
ポイント数 |
32 |
32 |
|
|
最大ゲイン値 |
4 0 dB 0.1 dBステップ |
40dB |
|
|
最大ゲインスロープ |
40db/μs |
40db/μs |
|
日付ストレージ |
SSD |
1TB |
|
|
画面 |
サイズ |
12.1'' |
|
|
|
解決 |
1280×800 |
|
|
|
タッチスクリーンタイプ |
静電容量のタッチスクリーン |
|
|
I/Oインターフェイス |
USB |
usb3。0 |
|
|
|
イーサネット |
1000MB/s（USBコンバーター） |
|
|
|
ビデオ出力 |
hdmi |
|
|
|
エンコーダー |
ODU -7ピンデュアルチャネルエンコーダー |
|
|
言語 |
中国語/英語 |
中国語/英語 |
|
|
力 |
DC供給電圧 |
DC24V/6A |
|
|
|
バッテリー |
10.8v -10。67Ah |
|
|
|
継続的な労働時間 |
4時間以上 |
|
|
サイズ |
390×245×110（mm） |
||
|
重さ |
6.5kg（バッテリーを含む） |
||
|
動作温度 |
（-10-45）程度（参照値） |
||
|
保管温度 |
（-10-45）程度（参照値） |
||
